列管冷卻器

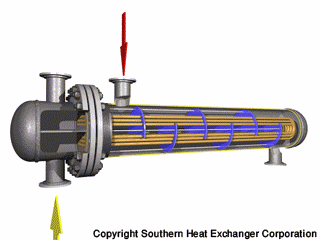

列管式換熱器是目前生產活動中，流體介質熱交換上應用最廣的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管內流動，從封頭另一端的出口管流出，這稱之管程;另一種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程。

列管式冷卻器主要分為固定管板式和浮頭式兩種。

固定管板式列管冷卻器的結構比較簡單、緊湊、造價便宜，但管外不能機械清洗。此種換熱器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的，而管內管外是兩種不同溫度的流體。因此，當管壁與殼壁溫差較大時，由于兩者的熱膨脹不同，產生了很大的溫差應力，以至管子扭彎或使管子從管板上松脫，甚至毀壞換熱器。

浮頭式列管冷卻器的一塊管板用法蘭與外殼相連接，另一塊管板不與外殼連接，以使管子受熱或冷卻時可以自由伸縮，但在這塊管板上連接一個頂蓋，稱之為"浮頭"，所以這種換熱器叫做浮頭式換熱器。其優點是:管束可以拉出，以便清洗;管束的膨脹不變殼體約束，因而當兩種換熱器介質的溫差大時，不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜，造價高。

列管式冷卻器的換熱面積可根據客戶需要定制。
